10/26 2024

MN-H93三轮侧挂清运车

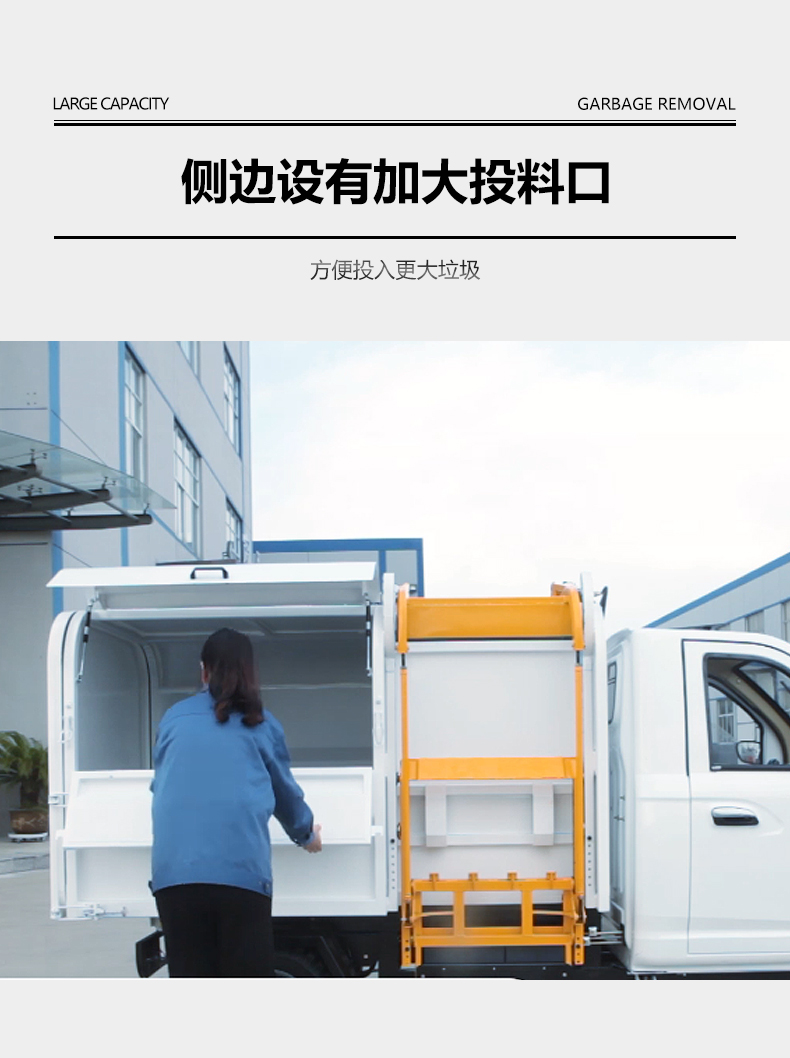

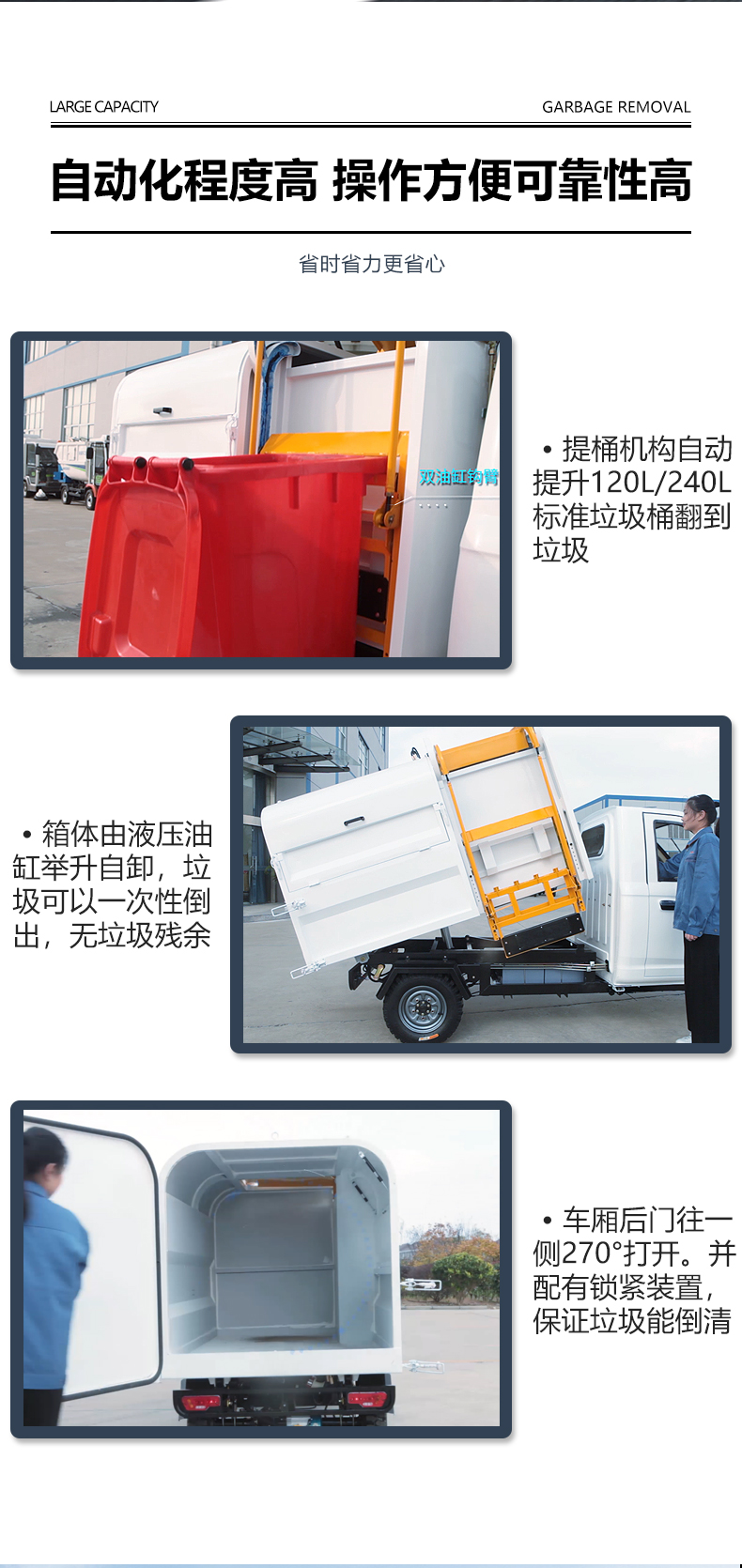

MN-H93是一款侧挂式纯电动垃圾收集车,该车集翻桶装置和垃圾自卸装置于一体,双油缸钩臂式翻桶机构,满足120、240升等标准垃圾桶自卸作业,适用于环卫、保洁部门运输垃圾。

性能特点

l灯光及信号:前照灯、前后转向灯、倒车灯、并设有电喇叭及倒车蜂鸣器;

l箱体:后门往一侧270°打开,配有锁紧装置,保证垃圾倾倒时,后门能自锁;厢盖采用右边上开式,带气弹簧。箱体尾部扬起,有效保证垃圾中残存的液体在运输过程中不会产生二次抛洒;

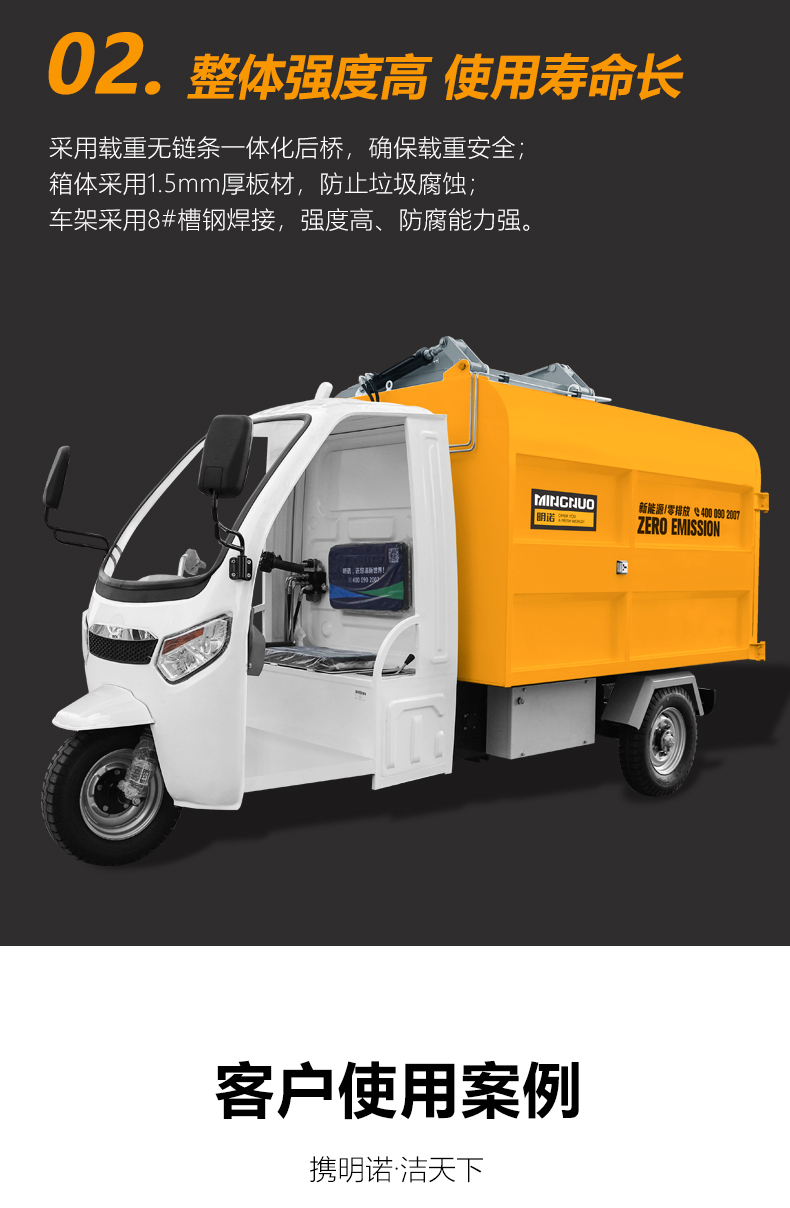

l箱体采用1.5mm厚板材,防止垃圾腐蚀;车架采用8#槽钢焊接,强度高、防腐能力强;

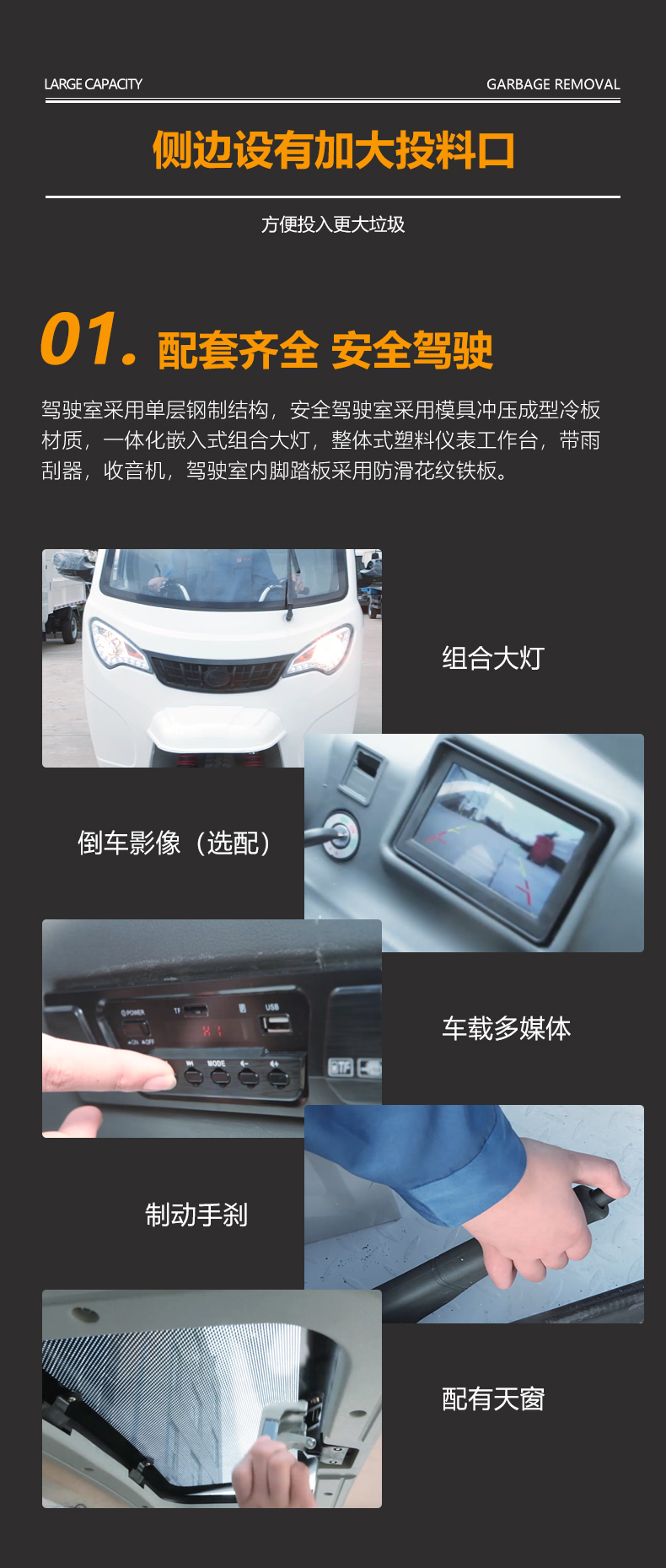

l驾驶室采用单层钢制结构,安全驾驶室采用模具冲压成型冷板材质,一体化嵌入式组合大灯,整体式塑料仪表工作台,带雨刮器,收音机,驾驶室内脚踏板采用防滑花纹铁板

l制动系统采用油刹制动,驻车制动采用钢丝拉线结构;

l采用载重无链条一体化后桥,确保载重安全,后桥采用变档技术,低档时具有大转速比,爬坡更省力

l前减震采用内外簧油压伸缩管式前减震器,后板簧采用主辅弹簧钢板十片带辅簧支架。

l可选配:倒车影像,提升环卫作业倒车安全;

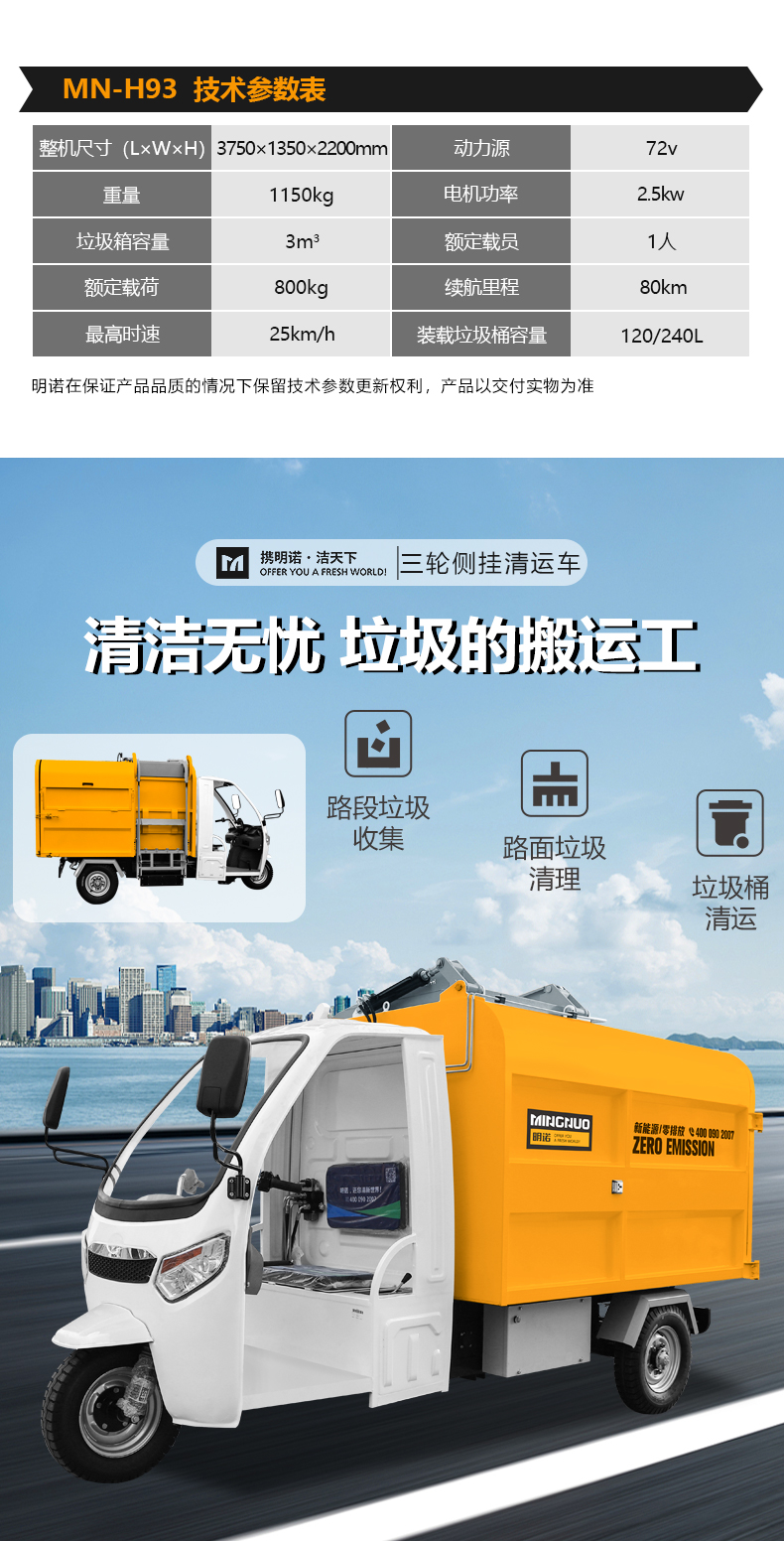

技术参数

序号

项目名称

单位

参数

1

额定乘员

1

2

整车尺寸

mm

3750×1350×2200

3

整备质量

kg

1150

4

车厢尺寸

mm

2100×1350×1250

5

额定载荷

Kg

800

6

车厢容积

m3

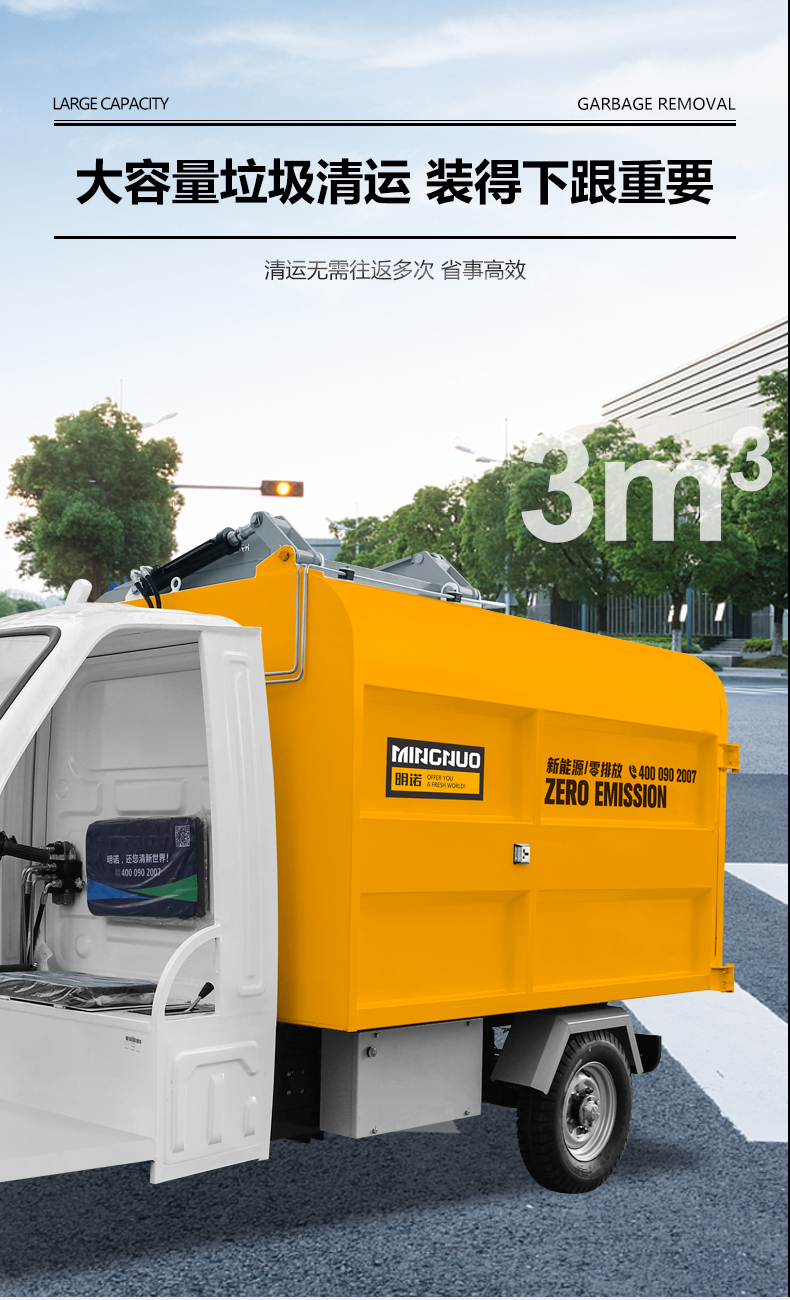

3

7

电机功率

W

2500

8

液压系统电机

W

800

9

制动距离

m

≤4

10

转弯半径

m

5

11

最高时速高低档)

km/h

≤25

12

后轮距

mm

1160

13

轴距

mm

2650

14

最小离地间隙

mm

160

15

电压

V

72V

16

爬坡力/高低挡

%

15/25

17

续航里程(空载)

Km

80

18

电池容量

Ah

120(标配)/100(选配)/水电池(选配)

19

前轮胎规格


4.50-12

20

后轮胎规格


5.00-12

备注:规格和细节如有变动,恕不另行通知
